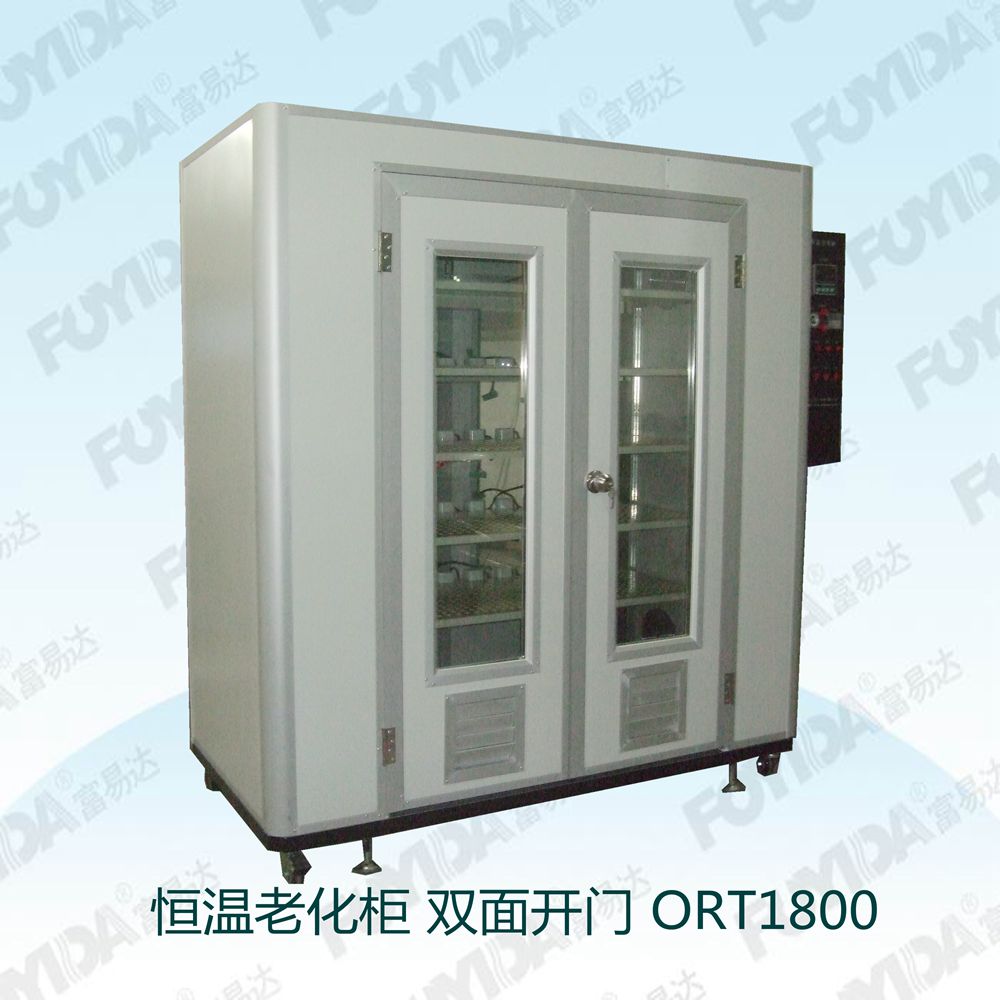

恒溫老化柜技術規格書

（ORT1800定制）

恒溫老化柜，又稱燒機，Burn-In Room，是各種老化試驗中常用設備之一，廣泛應用于電腦、手機、電源、散熱風扇、LED顯示屏、電力監控柜、鋰電池、電子、通訊等領域。老化房通常由圍護結構、風道系統、控制系統、室內測試架構等組成。

恒溫老化柜系列產品很難做到通用，富易達公司接受定制，恒溫老化柜的設計主要考慮的因數如下：（1）層架數量和高度，根據老化產品的尺寸確定層凈高度；（2）電源端子，根據老化產品的供電情況，確定電源線槽的位置和供電插座或者端子；（3）是否雙面開門；（4）是否帶載老化；（5）老化產品的擺放是否需要絕緣；（6）老化產品是否需要監控。

富易達提供的恒溫老化柜外箱尺寸的確定是有根據的，外形尺寸確定以后，相應的內部最大尺寸也就確定了。富易達設計的恒溫老化柜是根據2噸的電梯尺寸設計的，考慮到老化柜一般都放置在2樓以上，需要通過電梯到達安裝位置。

1. 技術參數：

1.1 溫度范圍：室溫 ~ +70℃；

1.2 溫度波動：±0.5℃；

1.3 溫度精度：±3℃；

1.4 有效容積：共約1820L

1.5 內部尺寸：800m×1300m×1750，mm，深×寬×高；

1.6 外型尺寸：900m×2000m×1950，mm，深×寬×高（含腳輪）；

1.7 門洞尺寸：650×1600 mm ，寬×高；

1.8 觀 察 窗：300×1100㎜，寬×高，位于門上；

1.9 電 纜 口：Ø50mm，數量2個，位于左側，配套耐高溫膠塞；

1.10 層架：A3板制作，層高220mm，表面鋪2mm的環氧樹脂沖孔絕緣板。(含層架自身厚度)；

1.11 加熱方式：專用不銹鋼電加熱器（帶散熱鋁翅片）；

1.12 加熱功率：約4KW；

1.13 安裝電源：220V；50 Hz；

2. 安全保護系統：

2.1 漏電保護：采用帶漏電保護空氣開關；

2.2 風機故障報警保護：具鼓風機電流過載保護功能；

2.3 超溫報警保護：獨立于工作室主控制儀的超溫保護系統一套，超溫情況發生，切斷加熱器電源供電，同時切斷所有的插座位置的電源供電。

2.4 加熱器過溫保護：對加熱器自身進行保護，防止加熱器因不受控制而燒毀；

3． 功能介紹及用料說明：

3.1 控制系統：進口高精度微電腦PID溫度控制器，LED顯示，PID調節，固態繼電器輸出，控制精度0.1。采用了兩級PID調節加熱量，實現對房間溫度的精確控制?？刂葡到y(tǒng)還設定了各種保護功能，確保長期穩定無故障運行。

3.2 溫度測量輸入：Pt100鉑電阻；

3.3 房體結構：采用保溫板（雙面彩色鋼板，中間加保溫材料）

3.4 新風進口：采用鋁合金百葉窗，200mm×200mm；

3.5 鼓風電機：安裝在風道內部，雙面運風（每面軸流電機2只）；

3.6 層架：層數5層，每層10個工位；
